Was macht der Verteiler der Fußbodenheizung?
Jeder Heizkreis, also jeder Rohrkreislauf der Fußbodenheizung, ist an den Verteiler angeschlossen. Laut Danfoss lassen sich so Wasserdurchfluss und Wärmezufuhr zu jedem Raum einzeln regeln.3 Ein Verteiler hat einen Vorlauf- und einen Rücklaufverteiler.23 Im Vorlauf kommt das warme Heizwasser an, im Rücklauf fließt es zur Heizung zurück.
Bei einer nachträglich eingefrästen Anlage liegt das Heizrohr laut XB am Stück bis zum Verteiler. Die Leistungsbeschreibung nennt voneinander unabhängige Heizkreise. Wie die Heizkreise geplant werden, erklärt Hydraulischer Abgleich der Fußbodenheizung. Rohr, Verlegeabstand und Kanalmaße beschreibt Verlegeabstand bei gefräster Fußbodenheizung.
Woraus besteht ein Heizkreisverteiler?
Welche Bauteile ein Verteiler hat, unterscheidet sich je nach Bauart. Die Tabelle zeigt, was ein Hersteller und ein Fachglossar nennen.
Zum Verschieben wischen
| Bauteil | Das nennen die Quellen |
|---|---|
| Vorlaufverteiler | Verteilt das Heizwasser auf die Kreise. Jeder Kreis lässt sich laut Danfoss einzeln absperren, über Durchflussmesser oder Absperrventil.23 |
| Rücklaufverteiler | Führt das Wasser aus den Kreisen zurück. Er hat laut Danfoss ein integriertes Ventil für den hydraulischen Ausgleich.3 |
| Stellantrieb | Die Ventile lassen sich laut Danfoss optional über thermische Stellantriebe steuern.3 |
| Weitere Ausstattung | Laut dem Glossar von BauNetz Wissen ist ein Heizkreisverteiler in der Regel mit Steuereinrichtungen, Wärmemengenzählern und Absperrventilen ausgestattet.1 |
Herstellerangaben zu einem Verteiler von Danfoss und ein Fachglossar. Andere Verteiler weichen im Detail ab. Verbindlich ist nur Ihr schriftliches Angebot.
Wo sitzt der Verteiler der Fußbodenheizung?
Laut einer Herstellermeldung bei BauNetz Wissen sitzt der Verteiler gewöhnlich in einem Gehäuse aus Stahl, Kunststoff oder Beton, dem Verteilerschrank. Das Gehäuse wird in die Wand integriert oder als Vorbau, also vor der Wand, installiert.4 Auch Viessmann beschreibt Kästen in oder vor der Wand.2
Zum Platz nennen die Quellen Folgendes: Der Verteiler muss laut dem Glossar von BauNetz Wissen zugänglich sein.1 heizsparer.de empfiehlt einen möglichst zentralen Platz, damit die Anbindeleitungen, also die Rohre zwischen Verteiler und Heizfläche, kurz bleiben und alle Kreise ähnlich lang werden. Der Standort sollte früh feststehen.5
Für gefräste Heizkreise nennt heizsparer.de als Richtwert etwa 20 cm zwischen der Unterseite des Verteilers und dem Fußboden. Das ist keine Norm, maßgeblich sind die Angaben des Systemherstellers.6
Wie viele Verteiler braucht ein Haus mit mehreren Etagen?
Für jede weitere Etage kommt laut unserer Kostenseite ein zusätzlicher Heizkreisverteiler mit Verteilerschrank dazu. Außerdem braucht jede Etage ihre eigene Entlüftung und Dichtheitsprüfung. Die Preise zeigt die Seite Kosten für das Einfräsen.
Wer macht was am Verteiler?
Am Verteiler greifen drei Beteiligte ineinander: Sie, XB oder ein von XB geschulter Fachbetrieb aus der Region und Ihr Heizungsbauer. Für die Arbeiten von XB haben Sie einen Ansprechpartner.
Vom Platz für den Schrank bis zum Abgleich
Platz klären, Wandöffnung vorbereiten
Wer: Sie. Was: Standort von Verteiler und Schrank besprechen, bei einem Unterputzschrank die Wandöffnung vorbereiten.
Verteiler und Schrank montieren, Heizkreise verlegen

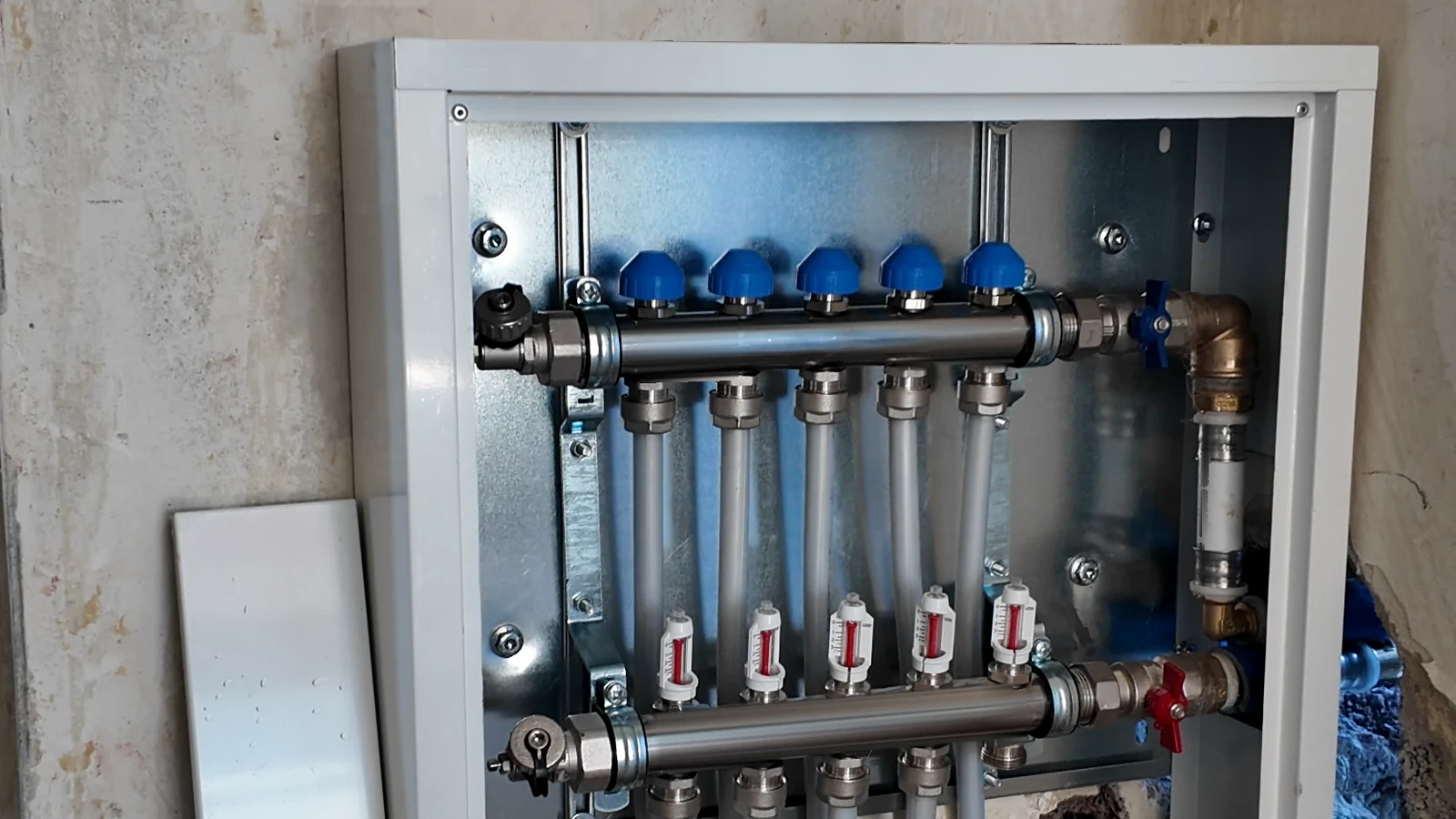

Wer: XB oder ein von XB geschulter Fachbetrieb aus der Region. Was: Heizkreisverteiler und Verteilerschrank werden geliefert und montiert. Das Heizrohr liegt am Stück bis zum Verteiler. Auf dem Foto: ein Heizkreisverteiler im Schrank, oben der Vorlauf, unten der Rücklauf.
Entlüften, auf Dichtheit prüfen, verfüllen
Wer: XB oder ein von XB geschulter Fachbetrieb. Was: Die verlegten Heizkreise werden je Heizkreisverteiler beziehungsweise Etage entlüftet und auf Dichtheit geprüft; das ist Teil des Angebots. Erst danach werden die Kanäle verfüllt.7 Mehr dazu in Fußbodenheizung Druckprüfung und Aufheizen nach dem Fräsen und Gefräste Kanäle verschließen.
Anschluss an die Heizungsanlage
Wer: Ihr Heizungsbauer. Was: Er verbindet den Verteiler mit Ihrer Heizungsanlage. Das gehört nicht zu unserem Angebot.
Abgleich am Verteiler einstellen
Wer: Heizungsbauer oder Fachplaner, als Teil der Heizungsplanung. Was: Der Fachbetrieb stellt laut heizsparer.de nach der Verlegung am Verteiler für jeden Heizkreis die berechnete Durchflussmenge ein.5
Wer schließt den Heizkreisverteiler an?
Den Anschluss an Ihre Heizungsanlage übernimmt Ihr Heizungsbauer. Er gehört nicht zu unserem Angebot und steht nicht im Preis. Der Verteiler ist laut co2online mit der zentralen Heizung verbunden, zum Beispiel einer Wärmepumpe.7
Welche Bauteile dafür nötig sind, hängt von Ihrer Heizung ab und entscheidet Ihr Heizungsbauer. Bei Gas, Öl und Fernwärme hilft Nachgerüstete Fußbodenheizung anschließen, bei der Wärmepumpe Vorlauftemperatur Fußbodenheizung und Wärmepumpe. Bleiben Heizkörper in Betrieb, lesen Sie Fußbodenheizung mit Heizkörpern kombinieren.
Welche Rolle spielt der Verteiler beim Abgleich?
Beim hydraulischen Abgleich wird die Wärmeverteilung so eingestellt, dass in jedem Raum so viel Wärme ankommt wie nötig. Dazu wird unter anderem am Heizkreis die Wassermenge eingestellt.8 Laut heizsparer.de geschieht das am Verteiler, nach der Verlegung und für jeden Heizkreis.5 Fehlen einstellbare Ventile, können sie laut co2online beim Abgleich nachgerüstet werden.8
Heizlast, also der Wärmebedarf je Raum, und Abgleich gehören zur Planung der Heizung, durch Heizungsbauer oder Fachplaner. Viessmann sieht Planung, Auslegung und Abgleich in fachkundigen Händen.2 Wonach Sie vor dem Auftrag fragen sollten, steht in Hydraulischer Abgleich der Fußbodenheizung. Eine Einstellanleitung gibt dieser Beitrag nicht.
Was kostet ein Heizkreisverteiler?
Verteiler und Verteilerschrank gehören zur Position „Fußbodenheizung liefern und verlegen“ und sind im Beispielpreis enthalten. Der zusätzliche Verteiler für jede weitere Etage wird extra berechnet. Die Preise zeigt die Seite Kosten für das Einfräsen, hier ein Beispiel:
40 m², 1 Etage
3.570,00 €
Gesamtpreis brutto, inklusive 19 % Umsatzsteuer
Netto 3.000,00 € zuzüglich 570,00 € Umsatzsteuer
Festpreis unter 50 m², alle Leistungen von der Baustelleneinrichtung bis zur Dichtigkeitsprüfung inklusive.
Beispiele der Kostenseite, Stand 2. Oktober 2026. Beispielpreis für das Fräsen aus dem Angebotsgenerator (40 m², eine Etage), ohne Ausgleichsmasse. Nicht im Preis enthalten sind die Entsorgung von Fräs- und Schleifgut, Verpackungsmaterial, der Anschluss an die Heizungsanlage und die Ausgleichsmasse (Option). Den Anschluss übernimmt Ihr Heizungsbauer. Verbindlich ist nur Ihr schriftliches Angebot.
Das klären Sie vor dem Auftrag
- Wo Verteiler und Schrank sitzen sollen und ob der Schrank in der Wand oder davor sitzt.
- Welche Ausstattung der Verteiler hat und wer Stellantriebe und Raumthermostate liefert und einbaut.
- Wer den Anschluss an Ihre Heizungsanlage und den Abgleich übernimmt.
Was dieser Beitrag nicht klärt
- Hersteller als Beispiel. Aufbau und Bauteile stammen von Danfoss und einem Fachglossar. Andere Verteiler weichen im Detail ab.3
- Standort und Maße klären Sie vorab. Dazu fanden wir nur Portale und Herstellerseiten; der Richtwert von etwa 20 cm ist keine Norm.6
- Keine Einstellanleitung. Auslegung, Einstellwerte und Abgleich gehören zur Planung der Heizung durch Heizungsbauer oder Fachplaner.
- Der Anschluss ist nicht im Angebot. Ihn übernimmt Ihr Heizungsbauer, welche Bauteile er braucht, hängt von Ihrer Heizung ab.
- Ausstattung und Regelung. Welche Ausstattung Ihr Verteiler hat, etwa Stellantriebe oder Thermostate, klären Sie vor dem Auftrag. Verbindlich ist nur Ihr schriftliches Angebot.
Häufige Fragen
Der Heizkreisverteiler ist das Bauteil mit Vorlauf und Rücklauf, an dem die Heizkreise hängen. Der Verteilerschrank ist das Gehäuse darum, gewöhnlich aus Stahl, Kunststoff oder Beton.4 Viessmann beschreibt Verteiler als Kästen in oder vor der Wand;2 ein Verteilerkasten ist demnach der Kasten, in dem der Verteiler sitzt. In Ihrem XB-Angebot werden Heizkreisverteiler und Verteilerschrank gemeinsam in der Position „Fußbodenheizung liefern und verlegen“ genannt.
co2online beschreibt eine mögliche Nachrüstung mit Stellantrieben und Raumthermostaten.8 Ob das bei Ihrer Anlage möglich ist und welche Teile Sie benötigen, klären Sie vor dem Auftrag mit Ihrem Heizungsbauer. Laut Danfoss lassen sich die Ventile am Verteiler optional über thermische Stellantriebe steuern.3 Zur Regelung je Raum: Fußbodenheizung mit Heizkörpern kombinieren.
Das hängt von Ihrer Heizungsanlage ab und entscheidet Ihr Heizungsbauer, der auch den Anschluss übernimmt. Welche Lösungen es bei Gas, Öl, Fernwärme und Heizkörpern gibt, erklärt Nachgerüstete Fußbodenheizung anschließen.
Ja. Laut dem Glossar von BauNetz Wissen muss der Heizkreisverteiler für den Benutzer zugänglich sein.1 Denken Sie bei Möbeln und Wandverkleidungen daran.
