Verlegeabstand Fußbodenheizung: Welche Werte beim Fräsen gelten

Rohrabstand, Wandabstand, Rohr und Kanalmaße der gefrästen Anlage

Redaktion XB FußbodenheizungStand 7 Minuten Lesezeit

Kurz gesagt

Der Verlegeabstand der Fußbodenheizung, der Abstand von Rohrmitte zu Rohrmitte, richtet sich nach dem Wärmebedarf des Raums.110 Fachquellen nennen beim Fräsen in der Regel 10 bis 15 cm.23 In unserer Leistungsbeschreibung stehen ca. 12,5 cm, in Küche, Bad und Gäste-WC ca. 10 cm, nach Verlegeplan.45

  • ca. 12,5 cmVerlegeabstand laut Leistungsbeschreibung, nach Verlegeplan
  • 16 × 2 mmHeizrohr aus Aluverbundrohr laut Leistungsbeschreibung
  • 10 bis 15 cmVerlegeabstand in der Regel laut Fachquellen

Teil des Ratgebers: Fußbodenheizung nachrüsten im Bestand, zum ÜberblickUnsere Leistung: Fußbodenheizung fräsen lassen

In diesem Beitrag
  1. Welcher Verlegeabstand gilt bei einer gefrästen Fußbodenheizung?
  2. Wovon hängt der Verlegeabstand ab?
  3. Welches Rohr gehört in eine gefräste Fußbodenheizung?
  4. Wie tief und breit sind die gefrästen Kanäle?
  5. Welchen Abstand zur Wand hat eine gefräste Fußbodenheizung?
  6. Was fragen Sie vor dem Auftrag zum Verlegeabstand?
  7. Häufige Fragen

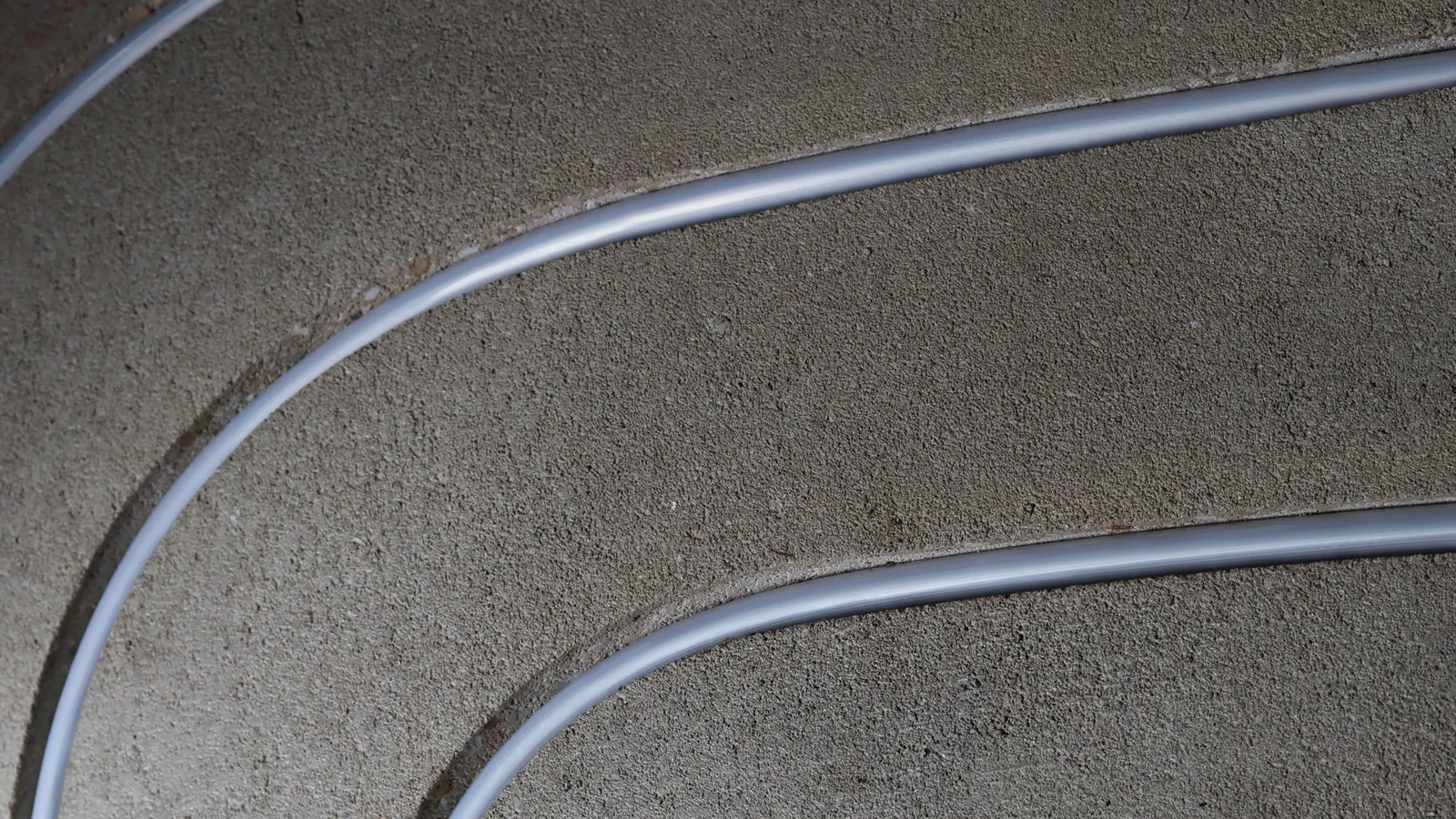

Heizrohre in gefrästen Kanälen, die in weiten Bögen nebeneinander durch grauen Estrich laufen

Welcher Verlegeabstand gilt bei einer gefrästen Fußbodenheizung?

Der Verlegeabstand ist der Abstand zwischen zwei Heizrohren im Boden, gemessen von Rohrmitte zu Rohrmitte.110 Welcher Verlegeabstand für Ihren Raum passt, hängt laut heizsparer.de vom Wärmebedarf, vom Rohrdurchmesser und vom Fußbodenbelag ab.1 Beim Fräsen werden die Kanäle nach dem Verlegeplan auf dem Estrich markiert und anschließend gefräst.2

Welche Werte wir angeben, steht auf den Seiten Fußbodenheizung einfräsen lassen und Kosten für das Einfräsen. Die Abstände sind Näherungswerte (ca.) nach Verlegeplan. Verbindlich ist nur Ihr schriftliches Angebot. Einen Überblick über alle Systeme gibt Fußbodenheizung nachrüsten.

Verlegeabstand: Angaben im Überblick

Zum Verschieben wischen

Angabe vonVerlegeabstandBedingung laut Quelle
XB, Leistungsbeschreibung45ca. 12,5 cm, in Küche, Bad und Gäste-WC ca. 10 cmnach Verlegeplan
co2online, Ratgeber (Seitendatum 08.05.2026)3in der Regel 10 bis 15 cm (100 bis 150 mm)je nach benötigter Heizleistung laut Heizlastberechnung
heizung.de, Ratgeberportal (Seitendatum 10.09.2025)2in der Regel 10 bis 15 cmAngabe für gefräste Nuten
heizsparer.de, Ratgeberportal (aktualisiert 22. Juli 2026)1rund 10 cm bei Wärmepumpe und im Bad, 15 cm in typischen WohnräumenRichtwerte, je nach Wärmebedarf und Wärmeerzeuger

Fremdangaben sind Richtwerte aus Ratgebern, Ihr Raum kann abweichen. Unsere Werte sind Näherungswerte aus der Leistungsbeschreibung (Abruf 10.10.2026). Verbindlich ist nur Ihr schriftliches Angebot.

Wovon hängt der Verlegeabstand ab?

Der Abstand ist keine feste Größe. Er steht im Verlegeplan, der vor dem Fräsen feststehen sollte.23 Diese Größen spielen laut den Quellen eine Rolle:

  • Wärmebedarf des Raums: Er bestimmt den Abstand laut heizsparer.de.1 Die Heizlastberechnung, also die Ermittlung des Wärmebedarfs, geht laut haustec.de jeder Auslegung einer Fußbodenheizung voran.6
  • Fußbodenbelag: Je stärker der Belag dämmt, desto enger muss der Abstand oder desto höher die Vorlauftemperatur sein.1 Mehr zu Belägen: Bodenbelag auf der Fußbodenheizung.
  • Wärmeerzeuger: Bei einer Wärmepumpe nennt heizsparer.de rund 10 cm als Richtwert.1 Zur Vorlauftemperatur: Wärmepumpe und Fußbodenheizung.
  • Rohr und System: Rohrdurchmesser und Verlegeabstand sind oft schon durch das gewählte Fußbodenheizungssystem vorgegeben.1

Je geringer der Kanalabstand, desto größer sind laut co2online Aufwand und Materialkosten.3 Beispielrechnungen für das Fräsen zeigt die Seite Kosten für das Einfräsen. Verbindlich ist nur Ihr schriftliches Angebot.

Welches Rohr gehört in eine gefräste Fußbodenheizung?

Laut unserer Leistungsbeschreibung verlegen wir Heizrohre aus Aluverbundrohr in den gefrästen Kanälen, Größe 16 × 2 mm.45 Die Ausführung erfolgt nach Verlegeplan.

Welcher Rohrdurchmesser infrage kommt, hängt vom System ab.1 Der Kanal muss zum Rohr passen: Mit dem passenden Fräsblatt (Diamantblatt) wird laut heizsparer.de die Arbeitsbreite von 11 bis 17 mm für die Aufnahme der Rohre festgelegt.8

Wie tief und breit sind die gefrästen Kanäle?

Wir fräsen die Kanäle ca. 2 cm tief.4 Ob Ihr Estrich dafür dick genug ist, prüfen wir vor Ort, bevor die Arbeiten beginnen. Die Mindestdicke erklärt Ist mein Estrich zum Fräsen geeignet?.

Die Quellen nennen leicht unterschiedliche Maße. Laut co2online hängen sie vom Heizrohr ab.3

Kanalmaße nach Quelle

Zum Verschieben wischen

Angabe vonKanalmaße
XB, Leistungsbeschreibung4Tiefe ca. 2 cm, für Heizrohr 16 × 2 mm
co2online, Ratgeber (Seitendatum 08.05.2026)3Tiefe und Breite meist 15 bis 20 mm, je nach Heizrohr
Sopro, Hersteller von Spachtelmassen (Ausgabe 1/2025)9etwa 16 mm tief und 15 mm breit
heizung.de, Ratgeberportal (Seitendatum 10.09.2025)2etwa 16 mm tief
heizsparer.de, Ratgeberportal (Stand Juli 2026)8Arbeitsbreite 11 bis 17 mm je nach Rohrdurchmesser, etwa 16 mm tief bei wasserführender Fußbodenheizung

Richtwerte der Quellen, Ihr Aufbau kann abweichen. Laut co2online und heizsparer.de hängen die Maße vom Rohr ab. Für die Kanalbreite geben wir keinen eigenen Wert an.

Schema: Querschnitt durch einen gefrästen Kanal im Estrich mit Heizrohr, Verfüllung und dem Maß ca. 2 cm Tiefe
Schema, nicht maßstäblich. Frästiefe ca. 2 cm und Heizrohr 16 × 2 mm laut Leistungsbeschreibung.4 Die Breite richtet sich nach dem Rohr, die Maße der Quellen stehen in der Tabelle.

Ein einheitliches Maß ergibt sich aus den Angaben nicht, es richtet sich nach Rohr und System. Wie die Kanäle nach dem Verlegen verschlossen werden, erklärt Gefräste Kanäle verschließen und verspachteln.

Welchen Abstand zur Wand hat eine gefräste Fußbodenheizung?

Der Wandabstand beschreibt, wie weit die gefrästen Kanäle von der Wand entfernt bleiben. In unserer Leistungsbeschreibung steht: Wandabstand ca. 30 cm, vor bodentiefen Fenstern ca. 15 bis 20 cm, jeweils nach Verlegeplan.45

Für den Rand von Estrichen gibt es einen Herstellerhinweis: Sopro rät bei schwimmend verlegten Estrichen, Fräskanäle im Bereich bis zu 20 cm zur Estrichkante zu vermeiden.9 Welche Bauarten kritisch sind, erklärt Fußbodenheizung fräsen: Nachteile und Grenzen.

Wand und Estrichkante sind unterschiedliche Bezugspunkte. Bei schwimmenden Estrichen kann der Abstand vor bodentiefen Fenstern (ca. 15 bis 20 cm, nach Verlegeplan) in den von Sopro kritisch bewerteten Randbereich fallen. Lassen Sie vor dem Fräsen klären, welcher Abstand für Ihren vorhandenen Estrich geeignet ist.

Schema: Draufsicht auf zwei Beispielräume mit Wandabstand, Verlegeabstand und Abstand vor einem bodentiefen Fenster
Schema, nicht maßstäblich. Werte aus unserer Leistungsbeschreibung, jeweils ca. und nach Verlegeplan.45 Die Maßpfeile für den Verlegeabstand zeigen den Abstand zwischen den Rohrmitten.10 Die Räume sind Beispiele, keine Aussage zu einem bestimmten Haus.

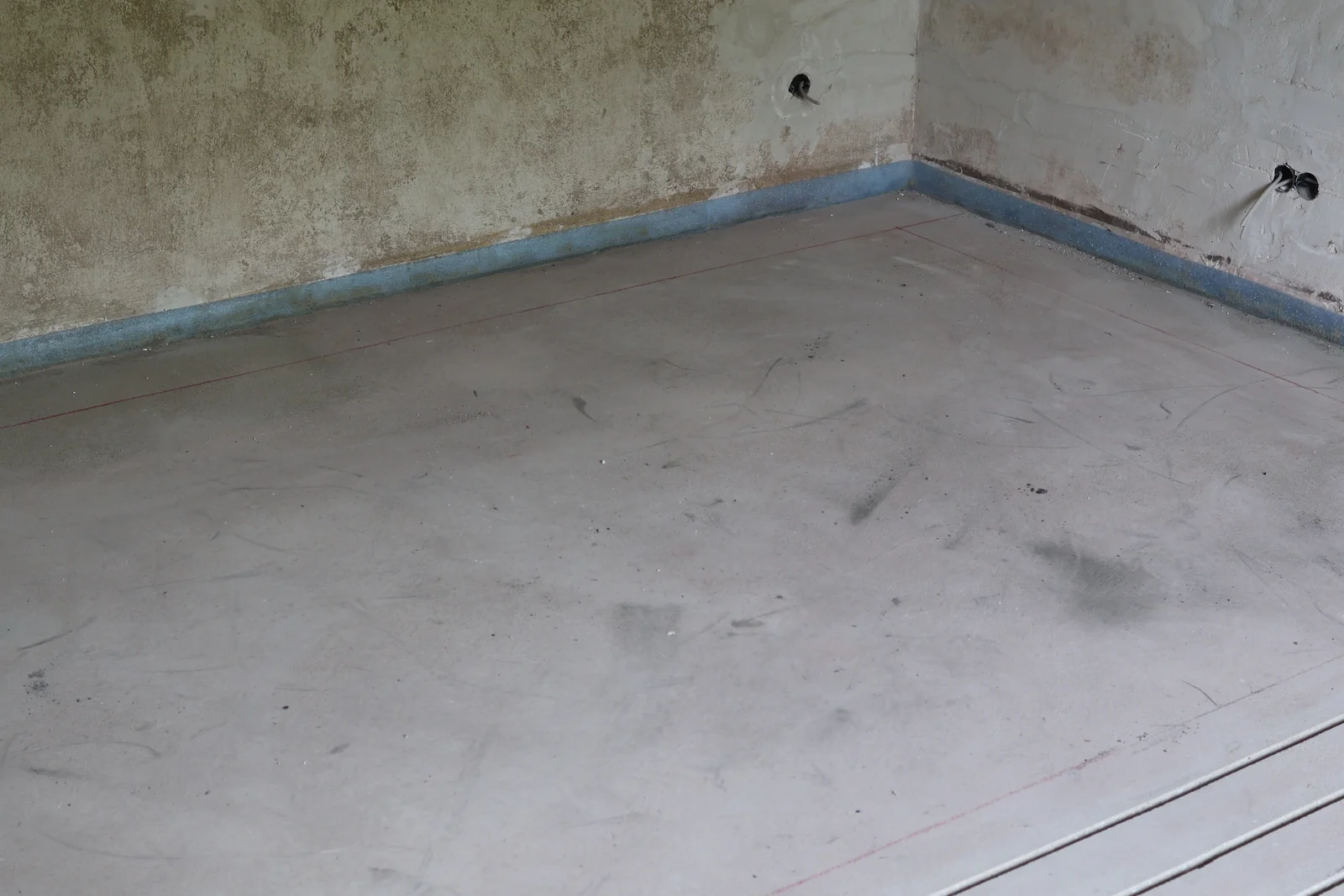

Raumecke mit blauem Randstreifen an der Wand, davor glatter Estrich, unten rechts beginnen gefräste Kanäle
Raumecke mit Randstreifen an der Wand, unten rechts beginnen gefräste Kanäle. Das Foto zeigt keinen Maßstab und keine Abstandswerte. Foto aus dem XB-Bildbestand.

Was fragen Sie vor dem Auftrag zum Verlegeabstand?

Das klären Sie vor dem Auftrag

  • Welcher Verlegeabstand ist für jeden Raum vorgesehen, und steht der Verlegeplan vor dem Fräsen fest?
  • Welcher Belag soll auf den Boden? Je stärker der Belag dämmt, desto enger muss laut heizsparer.de der Abstand oder desto höher die Vorlauftemperatur sein.1
  • Welcher Wärmeerzeuger heizt die Fußbodenheizung, und welche Vorlauftemperatur ist geplant?
  • Welches Heizrohr mit welchem Durchmesser ist vorgesehen, und welche Kanalmaße gehören dazu?
  • Welcher Wandabstand gilt, gibt es bodentiefe Fenster, vor denen ein anderer Abstand vorgesehen ist, und passt er zur Bauart Ihres Estrichs?

Was dieser Beitrag nicht leistet

  • Richtwerte ersetzen keine Berechnung. Die Fremdwerte stammen aus Ratgebern. Welcher Abstand für Ihren Raum passt, ergibt sich aus der Planung der Heizung.
  • Unsere Werte sind Näherungswerte nach Verlegeplan. Sie stammen aus der Leistungsbeschreibung. Verbindlich ist nur Ihr schriftliches Angebot.
  • Kanalmaße unterscheiden sich je nach Quelle. Ein einheitliches Maß gibt es nicht. Für die Kanalbreite nennen wir keinen eigenen Wert.
  • Keine Normwerte. Normen zum Verlegeabstand haben wir nicht im Volltext geprüft und nennen deshalb keine Normwerte.
  • Nur gefräste Anlagen. Das Dünnschichtsystem behandelt Fräsen oder Dünnschichtsystem. Ob Ihr Estrich zum Fräsen taugt, klärt die Prüfung vor Ort.

Häufige Fragen

Der Abstand richtet sich laut heizsparer.de nach Wärmebedarf und Wärmeerzeuger. Als Richtwerte nennt die Seite rund 10 cm bei Wärmepumpe und im Bad und 15 cm in typischen Wohnräumen.1 Welche Vorlauftemperatur dazu passt, erklärt Wärmepumpe und Fußbodenheizung.

Das lässt sich nicht pauschal sagen. Der passende Abstand hängt vom Wärmebedarf des Raums, vom Rohr und vom Belag ab.1 Je geringer der Kanalabstand, desto größer sind laut co2online Aufwand und Materialkosten.3 In Küche, Bad und Gäste-WC stehen in unserer Leistungsbeschreibung ca. 10 cm, nach Verlegeplan.45

Wir fräsen die Kanäle ca. 2 cm tief.4 Fachquellen nennen meist 15 bis 20 mm3 und etwa 16 mm.2 Ob Ihr Estrich dafür dick genug ist, prüfen wir vor Ort. Die Mindestdicke erklärt Ist mein Estrich zum Fräsen geeignet?.

Das hängt vom System ab: Rohrdurchmesser und Verlegeabstand sind laut heizsparer.de oft schon durch das gewählte Fußbodenheizungssystem vorgegeben.1 In unserer Leistungsbeschreibung steht das Heizrohr 16 × 2 mm aus Aluverbundrohr, Ausführung nach Verlegeplan.45

Quellen

  1. heizsparer.de: Fußbodenheizung planen, Heizkreise, Verlegeabstand, RohrdurchmesserAbgerufen am 10. Oktober 2026
    Wofür genutzt

    Ratgeberportal mit Anbietervermittlung, aktualisiert 22. Juli 2026. Belegt die Erklärung des Verlegeabstands, die Einflussgrößen Wärmebedarf, Rohrdurchmesser und Belag, die Richtwerte rund 10 cm (Wärmepumpe, Bad) und 15 cm (Wohnräume), den Einfluss dämmender Beläge und die Systemvorgabe für Rohrdurchmesser und Abstand.

  2. heizung.de: Fußbodenheizung fräsen, Voraussetzungen und PreiseAbgerufen am 10. Oktober 2026
    Wofür genutzt

    Ratgeberportal, Datum im Seitenkopf 10.09.2025. Belegt den Verlegeabstand der Nuten von in der Regel 10 bis 15 cm, die Tiefe von etwa 16 mm und das Markieren der Kanäle nach einem Verlegeplan.

  3. co2online: Fußbodenheizung fräsen, Kosten, Vorteile und NachteileAbgerufen am 10. Oktober 2026
    Wofür genutzt

    Gemeinnützige Beratungsgesellschaft, Datum auf der Seite 08.05.2026. Belegt den Kanalabstand von in der Regel 100 bis 150 mm je nach Heizleistung laut Heizlastberechnung, mehr Aufwand und Materialkosten bei geringem Abstand und die Kanalmaße von meist 15 bis 20 mm je nach Heizrohr.

  4. XB Fußbodenheizung: Fußbodenheizung fräsen lassen (Leistungsbeschreibung)Abgerufen am 10. Oktober 2026
    Wofür genutzt

    Eigene Seite. Position „Fräsen der Heizkanäle“: Heizrohre 16 × 2 mm, Aluverbundrohr, Verlegeabstand ca. 12,5 cm, in Küche, Bad und Gäste-WC ca. 10 cm, Ausführung gemäß Verlegeplan; im FAQ Kanäle von etwa 2 cm Tiefe. Diese Position steht auch auf der Kostenseite.

  5. XB Fußbodenheizung: Kosten für das Einfräsen (Kostenseite)Abgerufen am 10. Oktober 2026
    Wofür genutzt

    Eigene Seite. Baustein „Fräsen der Heizkanäle“: Wandabstand ca. 30 cm, vor bodentiefen Fenstern ca. 15 bis 20 cm; nennt dieselbe Position mit Heizrohr, Verlegeabstand und Verlegeplan.

  6. haustec.de: Wie funktioniert eigentlich die Auslegung einer Fußbodenheizung?Abgerufen am 10. Oktober 2026
    Wofür genutzt

    Fachbeitrag, veröffentlicht am 22.08.2018 und aktualisiert am 13.06.2019. Belegt, dass die Heizlastberechnung jeder Auslegung einer Fußbodenheizung vorangeht.

  7. HaustechnikDialog SHKwissen: Sauerstoffdiffusion, KurzfassungAbgerufen am 10. Oktober 2026
    Wofür genutzt

    Fachwissensartikel vom 10.08.2014. Belegt den mehrlagigen Aufbau von Verbundrohren.

  8. heizsparer.de: Fußbodenheizung nachrüsten, Rohrleitungen einfräsenAbgerufen am 10. Oktober 2026
    Wofür genutzt

    Ratgeberportal mit Anbietervermittlung, Stand Juli 2026. Belegt die Arbeitsbreite von 11 bis 17 mm je nach Rohrdurchmesser und die Kanaltiefe von etwa 16 mm bei wasserführender Fußbodenheizung.

  9. Sopro: Technik-Newsletter 4x4, Ausgabe 1/2025 (Eingefräste Fußbodenheizungen)Abgerufen am 10. Oktober 2026
    Wofür genutzt

    Hersteller von Spachtelmassen, Veröffentlichungsdatum nicht ausgewiesen. Belegt Kanäle von etwa 16 mm Tiefe und 15 mm Breite und den Hinweis, bei schwimmenden Estrichen Kanäle im Bereich bis zu 20 cm zur Estrichkante zu vermeiden.

  10. Vidalco: Häufige Fragen (FAQ)Abgerufen am 10. Oktober 2026
    Wofür genutzt

    FAQ-Seite des Anbieters Vidalco. Belegt, dass der Verlegeabstand als Mittenabstand von Rohrmitte zu Rohrmitte angegeben wird.
